| Place of Origin: | china |
|---|---|
| ब्रांड नाम: | horizontal metal baler |
| प्रमाणन: | CE and ISO9001 |
| मॉडल संख्या: | Q43L-6300A |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | समुद्र में चलने लायक पैकिंग |
| प्रसव के समय: | 45 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10 सेट/माह |
| नमूना: | Q43L-6300A | काटने का बल: | 630 टन |
|---|---|---|---|
| लोड हो रहा है बॉक्स का आकार: | 7000 × 1800 × 900 मिमी | अधिकतम. काटने की क्षमता: | स्क्वायर बार 120 × 120 मिमी / गोल बार Φ125 मिमी / स्टील प्लेट 60 × 1700 मिमी |
| उपमार्ग की चौड़ाई: | 1800 मिमी | कटिंग आवृत्ति: | 3-4 कट/मिनट |
| कतरन लंबाई: | 200-600 मिमी, समायोज्य | नियंत्रण की क्षमता: | पीएलसी स्वचालित नियंत्रण + रिमोट कंट्रोल / लगभग। 254.5 किलोवाट |
| प्रमुखता देना: | 69 टन गेंट्री शीयर,90KW गैन्ट्री शीयर,प्रदर्शन गैन्ट्री शीयर |
||

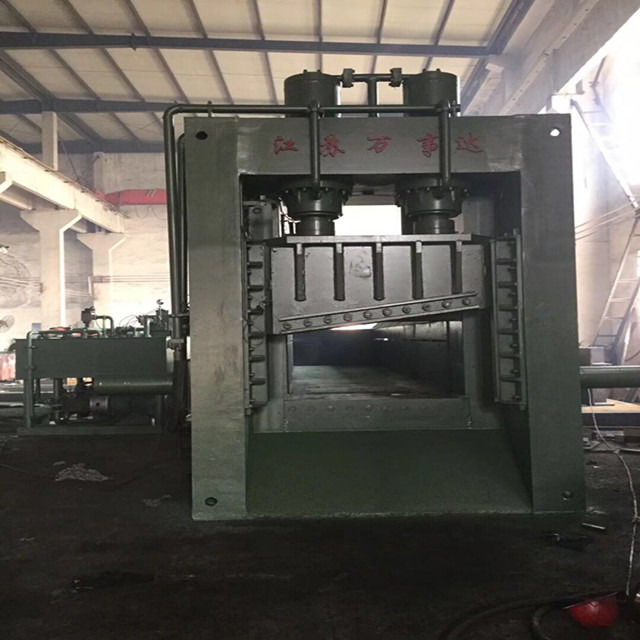

Q43L-6300A स्क्रैप यार्ड, स्टील-प्रोसेसिंग प्लांट और बड़े धातु रीसाइक्लिंग परियोजनाओं के लिए डिज़ाइन किया गया एक हेवी-ड्यूटी हाइड्रोलिक गैन्ट्री शीयर है।
यह मशीन लगभग 640 टन कटिंग बल प्रदान करती है, साथ में 7000 × 1800 × 900 मिमी लोडिंग बॉक्स और 1800 मिमी कटिंग चौड़ाई है। इसकी कटिंग आवृत्ति को अब लगभग 3-4 कट प्रति मिनट तक अनुकूलित किया गया है।
स्क्रैप को चैंबर में लोड करने के बाद, मशीन लंबे और अनियमित स्क्रैप को छोटे खंडों में कम करने के लिए फीडिंग, होल्ड-डाउन और हाइड्रोलिक कटिंग को जोड़ती है।
स्टील प्लेट, बार, स्ट्रक्चरल स्क्रैप और मिश्रित धातु स्क्रैप को प्रोसेस करने वाले ग्राहकों के लिए, इस प्रकार का स्क्रैप मेटल शीयर सामग्री हैंडलिंग, भंडारण, परिवहन और डाउनस्ट्रीम फर्नेस तैयारी को बेहतर बनाने में मदद कर सकता है।
पीएलसी स्वचालित नियंत्रण, रिमोट ऑपरेशन और एक जल-शीतलन प्रणाली भी मशीन को निरंतर हेवी-ड्यूटी रीसाइक्लिंग अनुप्रयोगों के लिए उपयुक्त बनाती है।
बड़े स्क्रैप यार्ड अक्सर एक साधारण कटिंग समस्या से अधिक का सामना करते हैं।
विशिष्ट चुनौतियाँ शामिल हैं:
इन अनुप्रयोगों के लिए, खरीदारों को केवल मशीन टनेज ही नहीं, बल्कि लोडिंग-बॉक्स आयाम, कटिंग बल, कटिंग चौड़ाई, फीडिंग दक्षता और शीतलन पर भी विचार करना चाहिए।
7000 × 1800 × 900 मिमी लोडिंग बॉक्स लंबे और अनियमित स्क्रैप के लिए अधिक स्थान प्रदान करता है।
सामग्री को धीरे-धीरे कटिंग ज़ोन की ओर धकेला जा सकता है, जिससे अनावश्यक लोडिंग रुकावटें कम होती हैं।
मशीन लगभग 640 टन का कुल कटिंग बल प्रदान करती है।
साधारण स्टील के लिए संदर्भ शर्तों के तहत, अधिकतम कटिंग क्षमताएं शामिल हैं:
वास्तविक प्रदर्शन अभी भी सामग्री ग्रेड, शक्ति और आकार पर निर्भर करता है।
कटिंग आवृत्ति को लगभग 3-4 कट/मिनट तक अनुकूलित किया गया है।
हालांकि, प्रति घंटे वास्तविक टन भी फीडिंग समय, सामग्री आकार, स्क्रैप घनत्व और आवश्यक कटिंग लंबाई पर निर्भर करता है।
हेवी-ड्यूटी हाइड्रोलिक सिस्टम निरंतर संचालन के दौरान गर्मी उत्पन्न करते हैं।
जल-शीतलन प्रणाली हाइड्रोलिक तेल के तापमान को नियंत्रित करने में मदद करती है और लंबे समय तक काम करने की अवधि के दौरान स्थिर संचालन का समर्थन करती है।
सामग्री हैंडलर द्वारा स्क्रैप को चैंबर में लोड किया जाता है।
फीडिंग सिस्टम सामग्री को कटिंग ज़ोन की ओर धकेलता है, जबकि होल्ड-डाउन सिस्टम कटिंग से पहले स्क्रैप को सुरक्षित करता है।
हाइड्रोलिक कटिंग सिस्टम फिर सामग्री को छोटे खंडों में कम करता है।
कटिंग लंबाई को लगभग 200-600 मिमी के भीतर समायोजित किया जा सकता है, जिससे ग्राहकों को तैयार स्क्रैप आकार को परिवहन, भंडारण या डाउनस्ट्रीम प्रसंस्करण आवश्यकताओं से मेल खाने की अनुमति मिलती है।
का संयोजन:
बड़ा लोडिंग बॉक्स + होल्ड-डाउन सिस्टम + निरंतर फीडिंग + 640-टन हाइड्रोलिक कटिंग
Q43L-6300A को हेवी-ड्यूटी स्क्रैप आकार में कमी के लिए उपयुक्त बनाता है।
| वस्तु | विनिर्देश |
|---|---|
| मॉडल | Q43L-6300A |
| कटिंग बल | लगभग 640 टन |
| लोडिंग बॉक्स का आकार | 7000 × 1800 × 900 मिमी |
| कटिंग चौड़ाई | 1800 मिमी |
| अधिकतम कटिंग क्षमता | चौकोर 120×120 मिमी; गोल Φ125 मिमी; प्लेट 60×1700 मिमी |
| कटिंग आवृत्ति | लगभग 3-4 कट/मिनट |
| कटिंग लंबाई | लगभग 200-600 मिमी, समायोज्य |
| नियंत्रण | पीएलसी स्वचालित नियंत्रण + रिमोट कंट्रोल |
| कुल शक्ति | लगभग 254.5 किलोवाट |
| बिजली की आपूर्ति | 380V / 3 फेज / 50Hz |
| मशीन का वजन | लगभग 65 टन |
अधिकतम कटिंग क्षमताएं साधारण स्टील के लिए संदर्भ मान हैं। वास्तविक प्रदर्शन सामग्री की शक्ति, आयामों और स्क्रैप की स्थिति पर निर्भर करता है।
विभिन्न साधारण स्टील स्क्रैप, प्लेटों, बारों और स्ट्रक्चरल सामग्री की आकार में कमी के लिए उपयुक्त।
बड़ा चैंबर लंबे और अनियमित स्क्रैप को समायोजित करता है जबकि अनावश्यक प्री-कटिंग को कम करता है।
अनुकूलित कटिंग आवृत्ति निरंतर प्रसंस्करण दक्षता में सुधार करने में मदद करती है।
तैयार स्क्रैप की लंबाई डाउनस्ट्रीम आवश्यकताओं के अनुसार लगभग 200 और 600 मिमी के बीच समायोजित की जा सकती है।
मशीन के प्रमुख कार्य स्वचालित रूप से नियंत्रित होते हैं, जबकि रिमोट ऑपरेशन सामग्री हैंडलर के साथ समन्वय को आसान बनाता है।
लंबे हेवी-ड्यूटी संचालन के दौरान हाइड्रोलिक तेल के तापमान को प्रबंधित करने में मदद करता है।
वर्तमान मशीन कॉन्फ़िगरेशन में मुख्य रूप से शामिल हैं:
परियोजना-विशिष्ट विकल्पों में शामिल हो सकते हैं:
अंतिम कॉन्फ़िगरेशन की पुष्टि की गई कोटेशन और तकनीकी समझौते का पालन करना चाहिए।
वर्तमान कटिंग आवृत्ति लगभग 3-4 कट प्रति मिनट है।
हालांकि, कोई भी एक निश्चित TPH आंकड़ा नहीं है जो हर स्क्रैप स्थिति का सटीक रूप से प्रतिनिधित्व कर सके।
वास्तविक प्रसंस्करण क्षमता निर्भर करती है:
स्क्रैप का प्रकार, थोक घनत्व, आयाम, मोटाई, लोडिंग मात्रा, सामग्री-हैंडलर दक्षता और आवश्यक कटिंग लंबाई।
प्रति घंटे सख्त टन लक्ष्य वाले परियोजनाओं के लिए, खरीदारों को तकनीकी मूल्यांकन के लिए वास्तविक स्क्रैप फोटो, वीडियो, आयाम और सामग्री संरचना प्रदान करनी चाहिए।
Q43L-6300A का मूल्यांकन इसके लिए किया जा सकता है:
यह स्क्रैप यार्ड, स्टील-प्रोसेसिंग कंपनियों, डिस्मेंटलिंग परियोजनाओं और धातु रीसाइक्लिंग केंद्रों के लिए उपयुक्त है।
अतिरिक्त तकनीकी पुष्टि की सिफारिश की जाती है:
बताए गए अधिकतम कटिंग आकारों को हर स्टील ग्रेड के लिए सार्वभौमिक सीमा के रूप में नहीं माना जाना चाहिए।
उत्पादन के बाद, मशीन फैक्ट्री परीक्षण से गुजर सकती है जिसमें शामिल हैं:
हाइड्रोलिक संचालन, फीडिंग, होल्ड-डाउन, कटिंग, पीएलसी नियंत्रण, रिमोट ऑपरेशन, शीतलन और समग्र मशीन की स्थिति।
ग्राहक की पुष्टि के लिए फोटो और वर्किंग वीडियो प्रदान किए जा सकते हैं।
एक विशिष्ट परियोजना प्रक्रिया है:
तकनीकी पुष्टि → उत्पादन → FAT → ग्राहक अनुमोदन → डिस्मेंटलिंग और पैकिंग → शिपमेंट → स्थापना और कमीशनिंग
विशिष्ट सामग्री या थ्रूपुट आवश्यकताओं वाली परियोजनाओं के लिए, परीक्षण की शर्तों पर पहले से सहमति होनी चाहिए।
ऑपरेटिंग और रखरखाव दस्तावेज, प्रासंगिक हाइड्रोलिक और विद्युत जानकारी, स्पेयर-पार्ट्स समर्थन और रिमोट तकनीकी सहायता अंतिम कॉन्फ़िगरेशन के अनुसार प्रदान की जा सकती है।
नियमित रखरखाव मुख्य रूप से केंद्रित है:
कटिंग ब्लेड, हाइड्रोलिक तेल, सील, हाइड्रोलिक पाइपलाइन, मोटर, पंप और शीतलन प्रणाली।
ग्राहक की संचालन स्थितियों के अनुसार अनुशंसित स्पेयर पार्ट्स भी तैयार किए जा सकते हैं।
यह मुख्य रूप से साधारण स्टील स्क्रैप, प्लेटों, गोल बारों, चौकोर बारों, स्ट्रक्चरल खंडों और अन्य उपयुक्त धातु स्क्रैप के लिए डिज़ाइन किया गया है।
अंतिम चयन से पहले वास्तविक स्क्रैप फोटो और आयामों की सिफारिश की जाती है।
वास्तविक क्षमता स्क्रैप घनत्व, आयामों, मोटाई, लोडिंग दक्षता और आवश्यक कटिंग लंबाई पर निर्भर करती है।
इसलिए प्रति घंटे एक निश्चित टन को वास्तविक सामग्री के अनुसार पुष्टि की जानी चाहिए।
वर्तमान कटिंग आवृत्ति को लगभग 3-4 कट प्रति मिनट तक अनुकूलित किया गया है।
संदर्भ साधारण स्टील की शर्तों के तहत:
वास्तविक प्रदर्शन सामग्री की शक्ति पर निर्भर करता है।
जल-शीतलन प्रणाली लंबे समय तक हेवी-ड्यूटी संचालन के दौरान हाइड्रोलिक तेल के तापमान को नियंत्रित करने में मदद करती है।
कुल स्थापित शक्ति लगभग 254.5 किलोवाट है।
वास्तविक बिजली की खपत मशीन लोड, कार्य चक्र और संचालन समय के अनुसार भिन्न होती है।
नियमित निरीक्षण में मुख्य रूप से ब्लेड, हाइड्रोलिक तेल, सील, पाइपलाइन, पंप, मोटर और शीतलन प्रणाली शामिल हैं।
वर्तमान कॉन्फ़िगरेशन 380V / 3 फेज / 50Hz है। उत्पादन से पहले अन्य वोल्टेज और आवृत्ति आवश्यकताओं की पुष्टि की जा सकती है।
