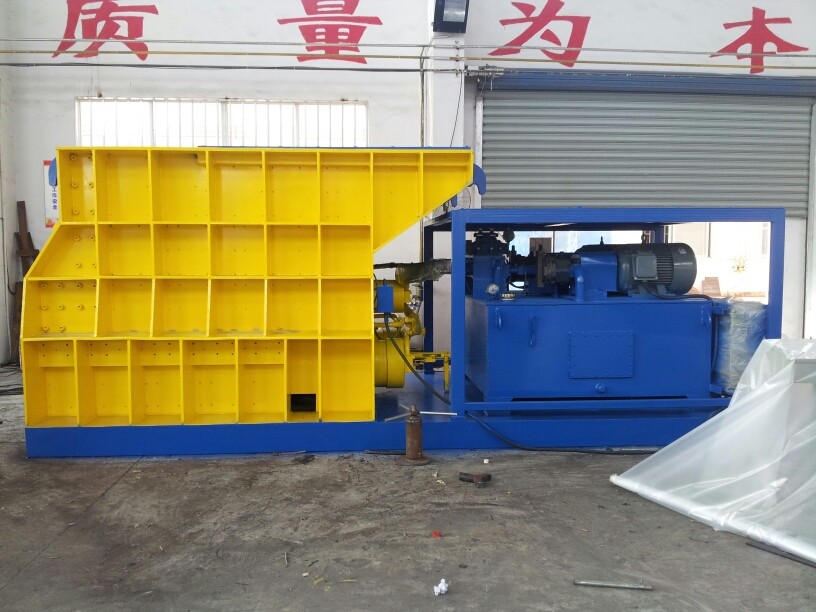

Q43W-4000A 4000 KN क्षैतिज स्क्रैप शीयर 1400 × 450 मिमी डिस्चार्ज उद्घाटन के साथ

Q43W-4000A क्षैतिज स्क्रैप कतरनी एक भारी शुल्क वाली हाइड्रोलिक मशीन है जिसे लौह स्क्रैप के संपीड़न, खिला और काटने के लिए डिज़ाइन किया गया है। इसे आमतौर पर कंटेनर धातु कतरनी के रूप में भी वर्णित किया जाता है,बॉक्स शीयर या क्षैतिज स्क्रैप शीयर.

यह मशीन स्क्रैप यार्ड, इस्पात मिलों के चार्ज तैयार करने वाले क्षेत्रों, धातु निर्माण संयंत्रों, विघटन सुविधाओं और औद्योगिक पुनर्चक्रण केंद्रों के लिए उपयुक्त है।

यह 4000 kN, लगभग 400 टन का एक नाममात्र काटने बल प्रदान करता है और एक 1400 मिमी कतरनी ब्लेड का उपयोग करता है। स्क्रैप को संपीड़ित किया जाता है और 1400 × 450 मिमी डिस्चार्ज उद्घाटन की ओर धकेल दिया जाता है,जहां हाइड्रोलिक ब्लेड सामग्री को अधिक प्रबंधनीय लंबाई में काटता है.

मैन्युअल लौ काटने की तुलना में, Q43W-4000A कंटेनर धातु कतरनी ठंडे हाइड्रोलिक काटने का उपयोग करता है और प्रत्येक काटने के चक्र के लिए ऑक्सीजन और ईंधन गैस की आवश्यकता नहीं होती है।

संदर्भ काटने की गति लगभग 2 ¢ 3 स्ट्रोक प्रति मिनट है। यह मशीन को साधारण कार्बन स्टील स्क्रैप, प्लेट ऑफकट, रेबर, स्टील सेक्शन,पाइप और चुनिंदा मिश्रित लौह स्क्रैप.

विस्तृत विनिर्देशों में हाइड्रोलिक-सिस्टम दबाव 25 एमपीए, मोटर शक्ति 74 किलोवाट, हवा से ठंडा हाइड्रोलिक तेल प्रणाली और बटन नियंत्रण की सूची दी गई है। मशीन का वजन लगभग 21,500 किलोग्राम है,औद्योगिक स्क्रैप प्रसंस्करण के लिए एक भारी और स्थिर संरचना प्रदान करना.

इस पृष्ठ में उपयोग किए जाने वाले मुख्य एसईओ कीवर्ड में शामिल हैंः Q43W-4000A क्षैतिज स्क्रैप कतरनी, 400 टन बॉक्स कतरनी, कंटेनर धातु कतरनी, हाइड्रोलिक स्क्रैप कतरनी, स्क्रैप धातु काटने की मशीन, इस्पात पुनर्चक्रण उपकरण,1400 मिमी ब्लेड स्क्रैप शीयर और भारी शुल्क वाले लौह स्क्रैप प्रसंस्करण मशीन।

स्क्रैप यार्डों को शायद ही कभी समान सामग्री प्राप्त होती है। आने वाले भार में विध्वंस आर्मर, प्लेट ऑफकट, स्टील पाइप, संरचनात्मक अनुभाग, मशीनरी स्क्रैप और हल्के शीट धातु हो सकती है।

उपयुक्त प्रसंस्करण उपकरण के बिना, ग्राहकों को अक्सर कई परिचालन समस्याओं का सामना करना पड़ता है।

प्लेट ऑफकट, रेबर, पाइप और संरचनात्मक स्टील ओवरलैप करते हैं और स्क्रैप ढेर के अंदर बड़े खाली स्थान बनाते हैं।

लंबे रेबर, सेक्शन और पाइप को सुरक्षित रूप से लोड करना मुश्किल है और स्टील मिल की लोडिंग आवश्यकताओं के अनुरूप नहीं हो सकता है।

लौ काटना ऑक्सीजन और ईंधन गैस का उपभोग करता है और कुशल श्रम की आवश्यकता होती है। यह धुआं, गर्मी, चिंगारी और परिवर्तनीय उत्पादन भी पेश करता है।

अप्रसंस्कृत स्क्रैप की लम्बाई और आकार बहुत भिन्न होते हैं, जिससे ग्रैब लोडिंग, स्टॉक प्रबंधन और फर्नेस लोडिंग कम अनुमानित होती है।

छँटाई, संपीड़न और काटने के क्षेत्रों के बीच स्क्रैप को स्थानांतरित करने के लिए क्रेन के लिए अधिक समय की आवश्यकता होती है और परिचालन लागत बढ़ जाती है।

Q43W-4000A क्षैतिज स्क्रैप कतरनी एक प्रसंस्करण प्रणाली में लोडिंग, संपीड़न, हाइड्रोलिक धक्का और कतरनी को जोड़ती है।

स्क्रैप को कक्ष में लोड करने के बाद, हाइड्रोलिक तंत्र सामग्री को संपीड़ित और व्यवस्थित करते हैं। फिर धक्का देने वाला स्क्रैप 1400 मिमी काटने वाले ब्लेड की ओर संपीड़ित स्क्रैप को स्थानांतरित करता है।

यह प्रक्रिया ग्राहकों की सहायता करती हैः

• ढीले स्क्रैप द्वारा कब्जा की गई जगह को कम करना;
• लंबी सामग्री को परिवहन योग्य लंबाई में काटें;
• मैनुअल गैस काटने पर निर्भरता को कम करना;
• ट्रकों और कंटेनरों की लोडिंग में सुधार;
• अधिक नियमित भट्ठी चार्ज का उत्पादन;
• मध्यवर्ती सामग्री हस्तांतरण को कम करना;
• अधिक स्थिर दैनिक प्रसंस्करण लय बनाना;
• स्क्रैप शॉप के संगठन और स्टॉक नियंत्रण में सुधार।

उन व्यवसायों के लिए जो मुख्य रूप से हल्के स्टील के स्क्रैप, प्लेट ऑफकट, साधारण प्रोसेसर और मिश्रित लौह सामग्री को संभालते हैं,एक 400 टन कंटेनर कतरनी निवेश और प्रसंस्करण क्षमता के बीच एक व्यावहारिक संतुलन प्रदान कर सकता है.

संक्षिप्त पैरामीटर सूची में 37 किलोवाट, जबकि विस्तृत विनिर्देश में 74 किलोवाट कहा गया है। प्रकाशित या उद्धरण से पहले अनुमोदित तकनीकी दस्तावेज में अंतिम मोटर शक्ति की पुष्टि की जानी चाहिए।

वास्तविक क्षमता और काटने का प्रदर्शन सामग्री ग्रेड, क्रॉस-सेक्शन, बल्क घनत्व, खिला दक्षता और आवश्यक काटने की लंबाई पर निर्भर करता है।

लगभग 400 टन काटना बल मध्यम और बड़े पुनर्चक्रण अनुप्रयोगों में विभिन्न साधारण कार्बन स्टील सामग्री के प्रसंस्करण का समर्थन करता है।

चौड़ा ब्लेड एक पर्याप्त काटने के क्षेत्र को कवर करता है और प्लेट ऑफकट, रेबर के बंडल, स्टील सेक्शन और मिश्रित स्क्रैप के लिए उपयुक्त है।

नियंत्रित आउटलेट संपीड़ित स्क्रैप को काटने वाले क्षेत्र में मार्गदर्शन करने में मदद करता है और खिला स्थिरता में सुधार करता है।

काटने से पहले स्क्रैप को संपीड़ित किया जाता है, जिससे ब्लेड के पास अनियंत्रित आंदोलन कम हो जाता है।

काटने की गति निरंतर औद्योगिक उत्पादन का समर्थन करती है। वास्तविक प्रति घंटा टन सामग्री और संचालन विधि पर निर्भर करता है।

हाइड्रोलिक पावर यूनिट संपीड़न, सामग्री धक्का और काटने के कार्यों के लिए ऊर्जा प्रदान करती है।

वायु शीतलन से अलग शीतलन-पानी सर्किट की आवश्यकता नहीं होती और पानी की सीमित पहुंच वाली साइटों पर स्थापना सरल होती है।

मुख्य मशीन आंदोलनों को बटन दबाकर नियंत्रित किया जाता है, जिससे ऑपरेशन का सरल तरीका उपलब्ध होता है।

भारी मशीन फ्रेम उच्च शक्ति संपीड़न और काटने के दौरान स्थिरता बनाए रखने में मदद करता है।

मशीन प्लेट, रेबर, पाइप, संरचनात्मक वर्गों, स्टैम्पिंग अपशिष्ट और मिश्रित लौह स्क्रैप की एक उचित सीमा को संसाधित कर सकती है।

Q43W-4000A क्षैतिज कंटेनर स्क्रैप शीयर के लिए उपयुक्त हैः

• धातु के स्क्रैप के पुनर्चक्रण की जगहें;
• इस्पात मिल के स्क्रैप तैयार करने के संयंत्र;
• संसाधन पुनर्प्राप्ति केंद्र;
• संरचनात्मक इस्पात कारखाने;
• धातु निर्माण और मुद्रांकन संयंत्र;
• वाहनों और मशीनों के विघटन केंद्र;
• बंदरगाह के स्क्रैप ट्रांसफर स्टेशन;
• जहाजों की मरम्मत और विघटन करने वाले यार्ड;
• विध्वंस स्क्रैप प्रोसेसर;
• ढलाई और धातु पिघलने की सुविधाएं।

विशिष्ट सामग्रियों में शामिल हैंः

• हल्के स्टील की प्लेटों के कटाव;
• प्रकाश शीट और स्टैम्पिंग कंकाल;
• स्क्रैप रेबर और गोल सलाखों;
• कोण लोहा, चैनल स्टील और आई बीम;
• साधारण स्टील पाइप और खोखले अनुभाग;
• वाहन के शरीर का इस्पात;
• मशीनों के फ्रेम और संरचनाएं;
• इस्पात तार और तार प्रसंस्करण के स्क्रैप;
• संपीड़ित मिश्रित लौह स्क्रैप

उच्च शक्ति मिश्र धातु इस्पात, स्प्रिंग इस्पात, रेलवे इस्पात, कठोर शाफ्ट, बड़े कास्ट-आयरन टुकड़े, सील कंटेनर और ओवरसाइज्ड मोटी प्लेट को अलग से तकनीकी मूल्यांकन की आवश्यकता होती है।

1. स्क्रैप के छँटाई और सुरक्षा निरीक्षण

   ऑपरेटर सामग्री के प्रकार और आयामों की जांच करता है और सील कंटेनरों, ज्वलनशील वस्तुओं, पत्थरों और खतरनाक संदूषण को हटा देता है।

2. कक्ष को लोड करना

   एक ग्रैब क्रेन, ओवरहेड क्रेन या अन्य यांत्रिक लोडर क्षैतिज कक्ष में स्क्रैप रखता है।

3. हाइड्रोलिक संपीड़न

   संपीड़न प्रणाली ढीले स्क्रैप को अधिक स्थिर फ़ीड रूप में व्यवस्थित और कॉम्पैक्ट करती है।

4. सामग्री धक्का

   हाइड्रोलिक पुशर संपीड़ित सामग्री को डिस्चार्ज ओपनिंग और कतरनी क्षेत्र की ओर ले जाता है।

5. हाइड्रोलिक कटिंग

   4000 kN का कतरन तंत्र 1400 मिमी के ब्लेड को स्क्रैप के माध्यम से चलाता है।

6. बार-बार खिलाया और काटा

   धक्का और काटने का क्रम तब तक दोहराया जाता है जब तक कि लोड की गई सामग्री को संसाधित नहीं किया जाता।

7. उत्पाद का निर्वहन

   कट स्क्रैप मशीन से बाहर निकलता है और भंडारण, लोडिंग या भट्ठी चार्जिंग के लिए पकड़ या कन्वेयर द्वारा स्थानांतरित किया जा सकता है।

हल्के स्क्रैप के लिए पर्याप्त कक्ष और संपीड़न क्षमता की आवश्यकता होती है। प्लेट, रेबर और संरचनात्मक वर्गों को काटने की शक्ति और ब्लेड लंबाई पर अधिक ध्यान देने की आवश्यकता होती है।

प्लेट की मोटाई और चौड़ाई, गोल-बार व्यास, संरचनात्मक-खंड के आयाम और एक बार में काटने के लिए टुकड़ों की संख्या प्रदान करें।

दैनिक टन अकेले पर्याप्त नहीं है। परिचालन घंटों की संख्या आवश्यक प्रति घंटा क्षमता निर्धारित करती है।

कम समाप्त लंबाई के लिए अधिक काटने के चक्र की आवश्यकता होती है और वास्तविक टन उत्पादन को कम कर सकता है।

स्थिर उत्पादन के लिए स्थिर भार की आवश्यकता होती है। औद्योगिक यार्डों में आमतौर पर एक ग्रैब क्रेन या ओवरहेड क्रेन का उपयोग किया जाता है।

ग्राहक को वोल्टेज, आवृत्ति, चरण और ट्रांसफार्मर क्षमता प्रदान करनी चाहिए। विस्तृत विनिर्देश 74 किलोवाट मोटर शक्ति सूचीबद्ध करता है।

मानक प्रणाली वायु शीतलन का उपयोग करती है। उच्च तापमान या लंबे समय तक कार्य करने वाले अनुप्रयोगों के लिए अतिरिक्त शीतलन की आवश्यकता हो सकती है।

भट्ठी को चार्ज करने के लिए, भट्ठी के उद्घाटन के आयाम और वांछित चार्ज लंबाई की पुष्टि करें। परिवहन के लिए, ट्रक और कंटेनर आवश्यकताओं की पुष्टि करें।

चयनित मशीन को अपनी अधिकतम सीमा पर निरंतर काम करने के बजाय उचित आरक्षित क्षमता होनी चाहिए।

यह साधारण कार्बन स्टील प्लेट, रेबर, पाइप, कोण लोहे, चैनलों, आई-बीम, स्टैम्पिंग स्क्रैप और चुनिंदा मिश्रित लौह सामग्री के लिए उपयुक्त है।अंतिम उपयुक्तता सामग्री ग्रेड और क्रॉस सेक्शन पर निर्भर करती है.

4000 kN का नाममात्र बल लगभग 400 टन के बराबर होता है। वास्तविक काटने का प्रदर्शन ब्लेड की स्थिति, सामग्री की ताकत और टुकड़ों की संख्या पर भी निर्भर करता है।

आपूर्ति किए गए विनिर्देश में प्रति घंटे एक निश्चित टन क्षमता का उल्लेख नहीं किया गया है। वास्तविक क्षमता स्क्रैप घनत्व, आयामों, लोडिंग दक्षता और काटने की लंबाई पर निर्भर करती है।

वायु शीतलन सामान्य परिवेश के तापमान और उचित कार्य चक्र के लिए उपयुक्त है। गर्म जलवायु या निरंतर भारी शुल्क उपयोग के लिए बेहतर वायु शीतलन या जल शीतलन की आवश्यकता हो सकती है।

इन सामग्रियों का आकलन साधारण नरम स्टील के आंकड़ों के आधार पर नहीं किया जाना चाहिए। इनकी ग्रेड और आयामों की एक इंजीनियर द्वारा अलग से समीक्षा की जानी चाहिए।

उपलब्ध सहायता में निम्नलिखित शामिल हैंः

• एक वर्ष की उपकरण वारंटी;
• दीर्घकालिक रखरखाव और तकनीकी सहायता;
• नींव और लेआउट चित्र;
• अंग्रेजी में ऑपरेटिंग मैनुअल;
• हाइड्रोलिक और इलेक्ट्रिकल दस्तावेज;
• कारखाने में संचालन परीक्षण;
• रिमोट इंस्टॉलेशन और कमीशन मार्गदर्शन;
• विदेशी इंजीनियर सेवा;
• ऑपरेटर प्रशिक्षण;
• ब्लेड, सील और फिल्टर पैकेज की सिफारिश की जाती है;
• दीर्घकालिक स्पेयर पार्ट्स की आपूर्ति;
• वोल्टेज अनुकूलन;
• ग्राहक के स्क्रैप के अनुसार ब्लेड और नियंत्रण अनुकूलन।

वारंटी अवधि के दौरान, विनिर्माण दोषों के कारण घटकों की विफलताओं के लिए समर्थन प्रदान किया जा सकता है, सहमत वारंटी शर्तों के अधीन। गलत संचालन के कारण आवश्यक स्पेयर पार्ट्स,सामान्य पहनने या मशीन की नामित क्षमता से अधिक उपयोग की लागत पर आपूर्ति की जा सकती है.
