स्क्रैप को मूल्य में बदलें, शक्ति के साथ आप कर सकते हैंविश्वास
| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WANSHIDA |
| प्रमाणन: | CE and ISO9001 |
| मॉडल संख्या: | Y83-160 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | समुद्र में चलने लायक पैकिंग |
| प्रसव के समय: | 45 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1 सेट |
| नमूना: | Y83-160 | प्रेस बॉक्स का आकार: | 1600×1000×800मिमी (एल×डब्ल्यू×एच) |
|---|---|---|---|
| गठरी का आकार: | (400-600)×400×400मिमी (एल×डब्ल्यू×एच) | चक्र लंबाई: | ऐप 160 सेकंड |
| नाममात्र बल (kN): | 1600 | क्षमता (किलो/घंटा): | 2000-3000 |
| एकल चक्र समय: | <80 | पावर (किलोवाट): | 22 |

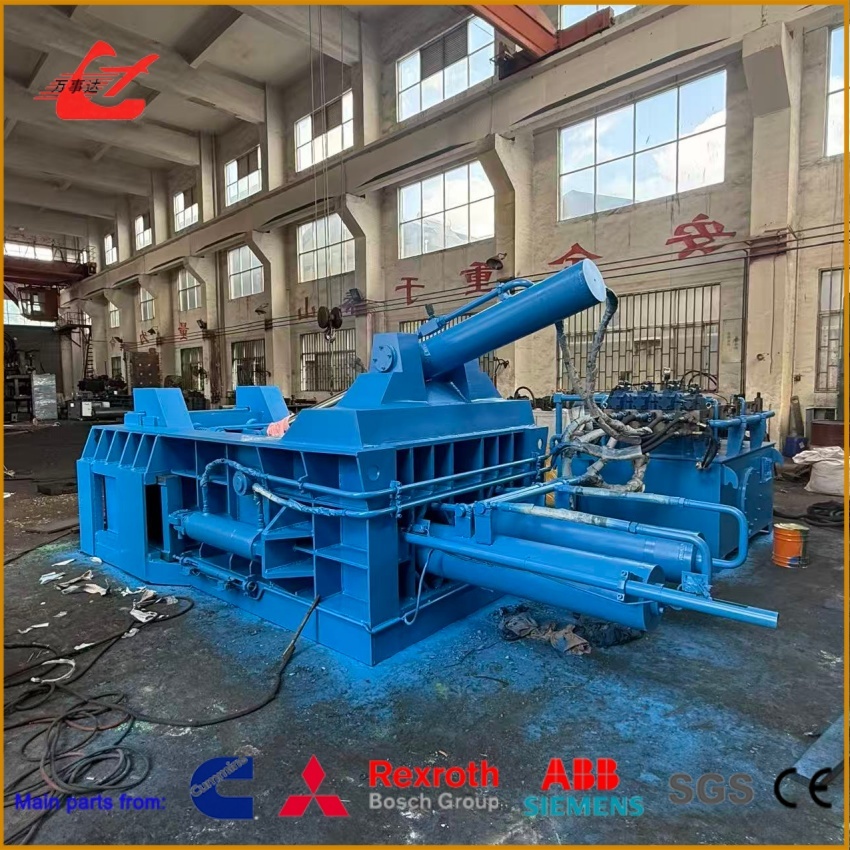

Y83-160 टर्न-आउट मेटल बेलर एक हाइड्रोलिक कम्प्रेशन मशीन है जिसे स्क्रैप यार्ड, मेटल-प्रोसेसिंग प्लांट, रीसाइक्लिंग कंपनियों, फाउंड्री और स्मेल्टिंग सुविधाओं के लिए डिज़ाइन किया गया है।
इसका मुख्य सिलेंडर 1600 kN की नाममात्र बल प्रदान करता है, जो लगभग 160 टन के बराबर है। मशीन ढीले, अनियमित और संभालने में मुश्किल स्क्रैप स्टील, एल्यूमीनियम और उत्पादन ऑफकट्स को सघन और अधिक समान बेलों में संपीड़ित करती है।

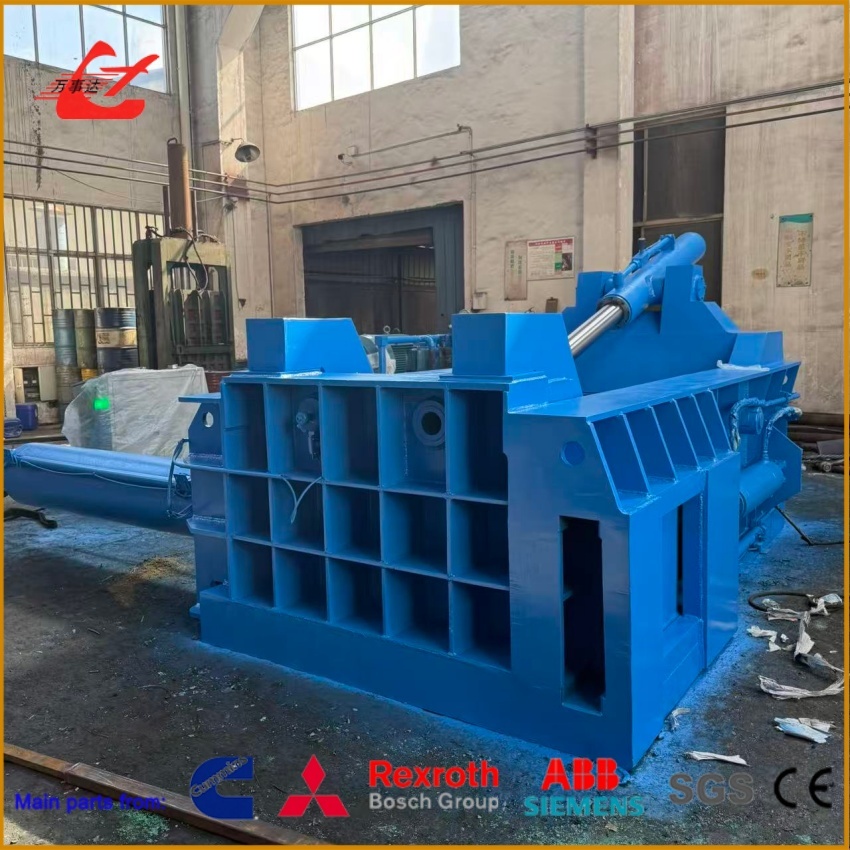

प्रेस बॉक्स का माप 1600×1000×800 मिमी है। तैयार बेल का आकार लगभग (400–600)×400×400 मिमी है, जिसमें 400×400 मिमी का मानक बेल क्रॉस-सेक्शन है। लोडिंग मात्रा, सामग्री के प्रकार और संपीड़न परिणाम के अनुसार बेल की लंबाई 400 और 600 मिमी के बीच भिन्न हो सकती है।
Y83-160 एक टर्न-आउट बेल-डिस्चार्ज सिस्टम का उपयोग करता है। संपीड़न के बाद, बेल टर्न-आउट सिलेंडर तैयार बेल को प्रेस बॉक्स से बाहर ले जाता है, जिससे भारी बेल को मैन्युअल रूप से हटाने की कठिनाई कम हो जाती है।
हाइड्रोलिक-सिस्टम का दबाव 25 MPa है। दो 15 kW मोटर निर्दिष्ट हैं, जो लगभग 30 kW की कुल स्थापित शक्ति प्रदान करती हैं। संदर्भ चक्र समय लगभग 160 सेकंड है।
एक व्यावहारिक Y83-160 मेटल बेलर, 160 टन हाइड्रोलिक मेटल बेलर, टर्न-आउट मेटल बेलर, स्क्रैप मेटल बेलिंग मशीन और हाइड्रोलिक स्क्रैप बेलर के रूप में, यह मशीन ग्राहकों को भंडारण उपयोगिता, परिवहन घनत्व और स्क्रैप डिलीवरी के मानकीकरण में सुधार करने में मदद करती है।
मेटल-रीसाइक्लिंग व्यवसाय की लाभप्रदता न केवल स्क्रैप की कीमतों से प्रभावित होती है, बल्कि परिवहन, भंडारण, श्रम और डाउनस्ट्रीम स्वीकृति से भी प्रभावित होती है।
कई कंपनियां बड़ी मात्रा में स्क्रैप का प्रसंस्करण करती हैं, लेकिन ढीली सामग्री अभी भी महत्वपूर्ण छिपी हुई लागतें पैदा कर सकती है।
स्टील ऑफकट्स, हल्के एल्यूमीनियम स्क्रैप, स्टैम्पिंग कचरा, शीट किनारे और प्रोफाइल के अवशेष अनियमित और ढेर करने में मुश्किल होते हैं।
इससे यह हो सकता है:
कम-घनत्व वाली धातु स्क्रैप ट्रक या कंटेनर की पूरी मात्रा को भर सकती है जबकि वास्तविक पेलोड अनुमत वजन से नीचे रहता है।
यह प्रति टन माल ढुलाई लागत को बढ़ाता है, विशेष रूप से लंबी दूरी के परिवहन और निर्यात शिपमेंट के लिए।
ढीले स्क्रैप को बार-बार पकड़ने, व्यवस्थित करने और कॉम्पैक्ट करने की आवश्यकता होती है। छोटे ऑफकट्स को संभालने के दौरान भी गिर सकते हैं, जिससे सामग्री का नुकसान और सफाई का काम बढ़ जाता है।
स्टील मिल, फाउंड्री और द्वितीयक-धातु उत्पादक छांटे गए और समान रूप से संपीड़ित बेलों को अधिक कुशलता से संभाल सकते हैं।
नियमित बेलों को आसानी से किया जा सकता है:
ट्रक के अंदर स्क्रैप को कॉम्पैक्ट करने के लिए लोडर या उत्खनन का उपयोग करने से सुसंगत आयामों या घनत्व वाली बेलें नहीं बन सकती हैं।

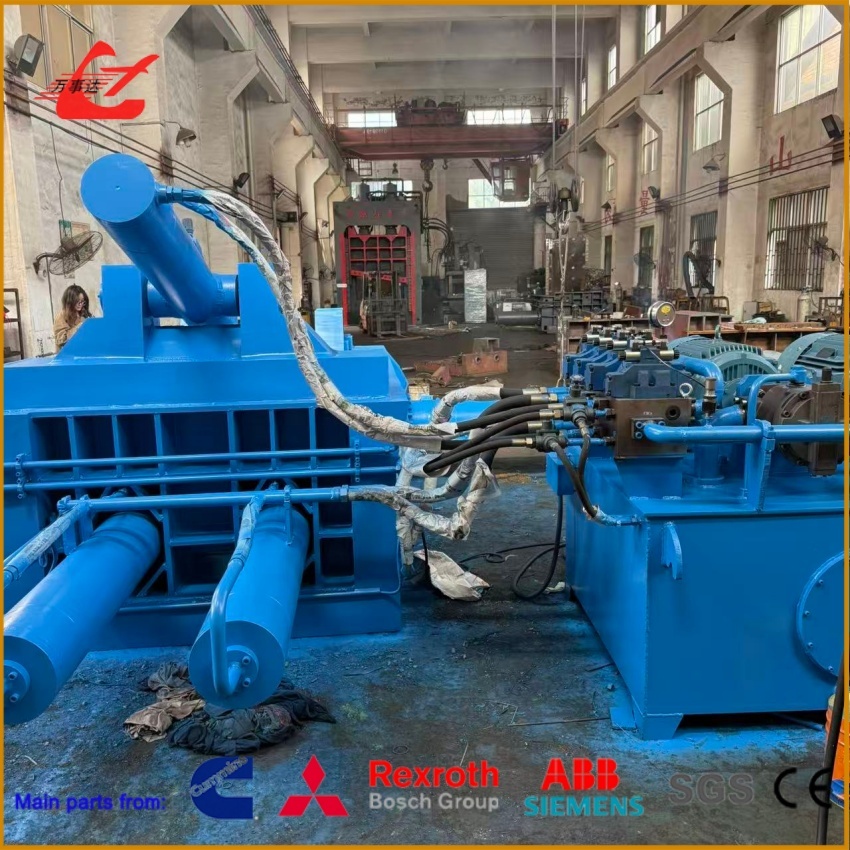

Y83-160 हाइड्रोलिक मेटल बेलर कई दिशाओं से ढीले स्क्रैप को संपीड़ित करने के लिए मुख्य, साइड और टॉप-कवर सिलेंडरों के संयोजन का उपयोग करता है।
इसके प्रमुख हाइड्रोलिक एक्चुएटर्स में शामिल हैं:
स्क्रैप को 1600×1000×800 मिमी प्रेस बॉक्स में लोड किया जाता है। टॉप कवर और साइड सिलेंडर सामग्री को प्री-कंप्रेस और आकार देते हैं। मुख्य सिलेंडर फिर 400×400 मिमी क्रॉस-सेक्शन वाली बेल बनाने के लिए अंतिम संपीड़न लागू करता है।
संपीड़न के बाद, टर्न-आउट सिलेंडर तैयार बेल को डिस्चार्ज करता है।
यह प्रक्रिया ग्राहकों की मदद करती है:
हाइड्रोलिक संपीड़न थोक घनत्व को बढ़ाता है और भंडारण के लिए आवश्यक फर्श की जगह को कम करता है।
समान बेलों को ट्रकों और कंटेनरों के अंदर अधिक कुशलता से व्यवस्थित किया जा सकता है।
विभिन्न सामग्रियों को बेल किया जा सकता है, लेबल किया जा सकता है और अलग से संग्रहीत किया जा सकता है।
प्रत्येक बेल को कई ढीले टुकड़ों को बार-बार संभालने के बजाय एक केंद्रित इकाई के रूप में ले जाया जा सकता है।
सुसंगत बेल आयाम अधिक संगठित वजन रिकॉर्ड, इन्वेंट्री नियंत्रण और खरीद प्रक्रियाओं का समर्थन करते हैं।
| वस्तु | विनिर्देश |
|---|---|
| उत्पाद का नाम | टर्न-आउट हाइड्रोलिक मेटल बेलर |
| मॉडल | Y83-160 |
| बेल डिस्चार्ज | टर्न-आउट |
| मुख्य सिलेंडर मॉडल | YG250/160-600 |
| मुख्य सिलेंडर मात्रा | 1 पीसी |
| मुख्य सिलेंडर नाममात्र बल | 1600 kN, लगभग 160 टन |
| मुख्य सिलेंडर स्ट्रोक | 600 मिमी |
| साइड सिलेंडर मॉडल | YG250/160-1050 |
| साइड सिलेंडर मात्रा | 1 पीसी |
| साइड सिलेंडर नाममात्र बल | 1250 kN, लगभग 125 टन |
| साइड सिलेंडर स्ट्रोक | 1050 मिमी |
| टॉप-कवर सिलेंडर मॉडल | YG160/120-1050 |
| टॉप-कवर सिलेंडर मात्रा | 1 पीसी |
| टॉप-कवर सिलेंडर नाममात्र बल | 630 kN, लगभग 63 टन |
| टॉप-कवर सिलेंडर स्ट्रोक | 1050 मिमी |
| बेल टर्न-आउट सिलेंडर मॉडल | YG90/50-390 |
| बेल टर्न-आउट सिलेंडर मात्रा | 1 पीसी |
| बेल टर्न-आउट सिलेंडर नाममात्र बल | 60 kN, लगभग 6 टन |
| बेल टर्न-आउट सिलेंडर स्ट्रोक | 390 मिमी |
| हाइड्रोलिक-सिस्टम दबाव | 25 MPa |
| प्रेस बॉक्स का आकार | 1600×1000×800 मिमी, L×W×H |
| बेल का आकार | (400–600)×400×400 मिमी, L×W×H |
| बेल क्रॉस-सेक्शन | 400×400 मिमी |
| चक्र समय | लगभग 160 सेकंड |
| हाइड्रोलिक पंप मॉडल | 63YCY14-1B |
| पंप नाममात्र दबाव | 31.5 MPa |
| पंप नाममात्र आउटफ्लो | 63 ml/r |
| हाइड्रोलिक पंप मात्रा | 2 सेट |
| मोटर मॉडल | Y160L-6 |
| मोटर नाममात्र गति | 1460 आरपीएम |
| प्रति मोटर शक्ति | 15 kW |
| मोटर मात्रा | 2 सेट |
| लगभग कुल स्थापित शक्ति | 30 kW |
| मुख्य अनुप्रयोग | स्क्रैप स्टील, एल्यूमीनियम और धातु ऑफकट्स का संपीड़न |
1600 kN आंकड़ा मुख्य संपीड़न सिलेंडर के नाममात्र बल को संदर्भित करता है और इसे 160-टन मेटल बेलर के रूप में मशीन का वर्णन करने का आधार है।
साइड, टॉप-कवर और मुख्य सिलेंडरों के बलों को एक कुल मशीन बल के रूप में सीधे नहीं जोड़ा जाना चाहिए क्योंकि प्रत्येक सिलेंडर एक अलग गति करता है।
लगभग 160-सेकंड चक्र एक संदर्भ मान है। वास्तविक दक्षता निर्भर करती है:
1600 kN मुख्य सिलेंडर सामान्य स्क्रैप स्टील, हल्के धातु स्क्रैप और एल्यूमीनियम ऑफकट्स के संपीड़न के लिए उपयुक्त है।
मुख्य, साइड और टॉप-कवर सिलेंडर अनियमित स्क्रैप को आकार देने और कॉम्पैक्ट करने के लिए एक साथ काम करते हैं।
अपेक्षाकृत बड़ा चैंबर ढीले स्क्रैप की उपयोगी मात्रा को स्वीकार करता है और अत्यधिक प्री-कटिंग की आवश्यकता को कम कर सकता है।
नियमित क्रॉस-सेक्शन कुशल भंडारण, ट्रक लोडिंग, वजन और डाउनस्ट्रीम हैंडलिंग का समर्थन करता है।
टर्न-आउट सिलेंडर संपीड़ित बेल को चैंबर से बाहर निकालता है और मैन्युअल बेल-हटाने की कठिनाई को कम करता है।

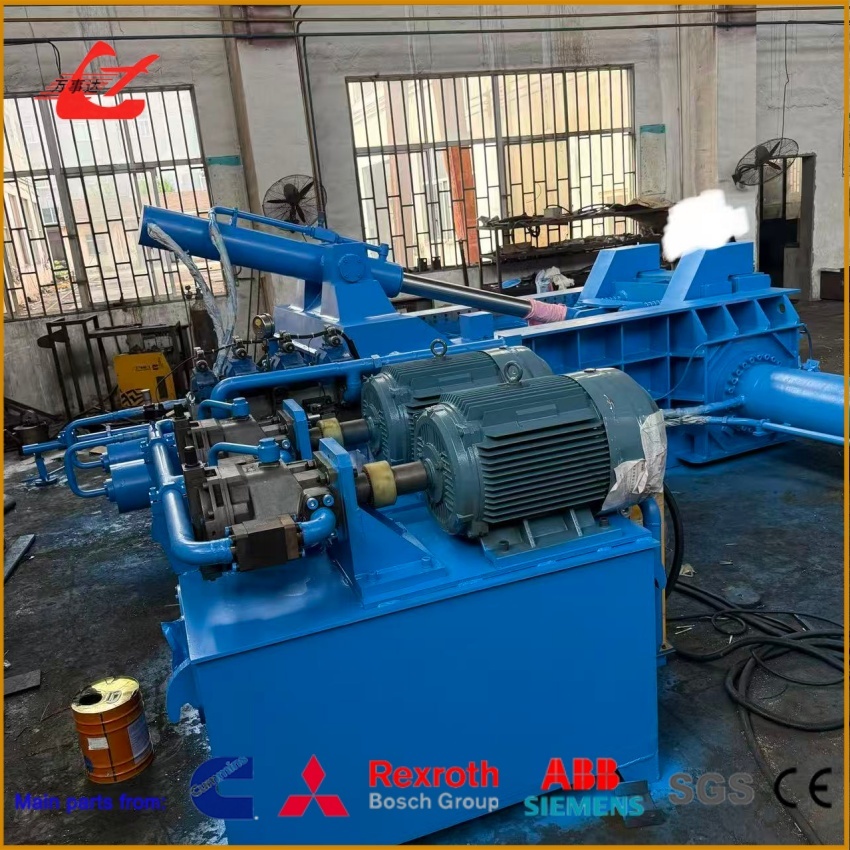

दो 63YCY14-1B पंप और दो 15 kW मोटर हाइड्रोलिक पावर प्रदान करते हैं, जिसमें लगभग 30 kW की कुल स्थापित शक्ति होती है।
हाइड्रोलिक सिस्टम संपीड़न और डिस्चार्ज सिलेंडरों की समन्वित गति का समर्थन करता है।
सिलेंडर, पंप, मोटर और वाल्व जैसे प्रमुख घटकों का निरीक्षण एक नियोजित रखरखाव कार्यक्रम के माध्यम से किया जा सकता है।
हल्के स्क्रैप स्टील, स्टैम्पिंग कचरा, शीट ऑफकट्स और फैब्रिकेशन स्क्रैप को संपीड़ित करने के लिए।
छांटे गए एल्यूमीनियम प्रोफाइल, शीट ऑफकट्स, हल्के एल्यूमीनियम स्क्रैप और चयनित एल्यूमीनियम उत्पादों के लिए उपयुक्त।
उत्पादन के दौरान उत्पन्न स्टील कट-ऑफ, स्टैम्पिंग कचरा और प्रोफाइल अवशेषों को संभालने के लिए।
स्टैम्पिंग, कटिंग और मशीनिंग संचालन से धातु स्क्रैप को केंद्रित करने के लिए।
अधिक समान भट्टी-चार्ज बेलों का उत्पादन करने के लिए।
संपीड़न कंटेनर-स्थान उपयोगिता में सुधार कर सकता है और परिवहन के दौरान ढीली-सामग्री की समस्याओं को कम कर सकता है।
बेलर छँटाई, कटाई, कन्वेयर और बेलिंग वर्कफ़्लो के भीतर एक केंद्रीय संपीड़न इकाई के रूप में काम कर सकता है।
स्क्रैप को सामग्री के प्रकार के अनुसार अलग किया जाना चाहिए, जिसमें प्लास्टिक, रबर, मिट्टी और अन्य दूषित पदार्थों को जहां संभव हो हटाया जाना चाहिए।
स्क्रैप स्टील, एल्यूमीनियम या उत्पादन ऑफकट्स को 1600×1000×800 मिमी चैंबर में लोड किया जाता है।
सामग्री घनत्व और आवश्यक बेल के अनुसार लोडिंग मात्रा को नियंत्रित किया जाना चाहिए।
टॉप-कवर सिलेंडर बंद हो जाता है और ढीली सामग्री के प्रारंभिक संपीड़न को शुरू करता है।
साइड सिलेंडर अंदर की ओर बढ़ता है और आंतरिक रिक्तियों को हटाते हुए सामग्री की चौड़ाई को कम करता है।
मुख्य सिलेंडर 1600 kN का नाममात्र बल लागू करता है ताकि लगभग 400-600 मिमी लंबी और 400×400 मिमी क्रॉस-सेक्शन वाली बेल बन सके।
संपीड़न के बाद, मुख्य, साइड और टॉप-कवर तंत्र मशीन के कार्य क्रम के अनुसार वापस आ जाते हैं।
टर्न-आउट सिलेंडर तैयार बेल को प्रेस बॉक्स से बाहर ले जाता है।
बेल को उसके वास्तविक वजन के अनुसार फोर्कलिफ्ट, सामग्री हैंडलर, लोडर या अन्य उपयुक्त उपकरण का उपयोग करके स्थानांतरित किया जा सकता है।
ग्राहकों को यह पहचानना चाहिए कि मुख्य सामग्री है:
विभिन्न सामग्रियों में अलग-अलग ताकत, स्प्रिंग-बैक और मूल घनत्व होता है।
हालांकि प्रेस बॉक्स का माप 1600×1000×800 मिमी है, इसका मतलब यह नहीं है कि इन आयामों के करीब हर कठोर वस्तु को बिना तैयारी के लोड किया जा सकता है।
लंबी, मोटी या अत्यधिक कठोर स्क्रैप को बेलिंग से पहले काटने की आवश्यकता हो सकती है।
लगभग 160-सेकंड चक्र केवल एक संदर्भ प्रदान करता है। वास्तविक थ्रूपुट में लोडिंग समय, बेल हैंडलिंग और अगले चक्र के लिए तैयारी भी शामिल है।
ग्राहकों को प्रदान करना चाहिए:
स्रोत विनिर्देश बेल आयाम प्रदान करता है लेकिन एक निश्चित बेल वजन नहीं बताता है।
वास्तविक बेल वजन सामग्री घनत्व, मूल आकार, संदूषण और संपीड़न परिणाम पर निर्भर करता है। एक विश्वसनीय बेल-वजन अनुमान के लिए सामग्री की जानकारी या परीक्षण संपीड़न की आवश्यकता होती है।
एक 400×400 मिमी बेल भारी हो सकती है। साइट पर उपयुक्त हैंडलिंग उपकरण होना चाहिए, जैसे:
मशीन दो 15 kW मोटर का उपयोग करती है, जिसमें लगभग 30 kW की कुल स्थापित शक्ति होती है।
ग्राहकों को पुष्टि करनी चाहिए:
Y83-160 एक टर्न-आउट डिस्चार्ज संरचना का उपयोग करता है। बेल डिस्चार्ज और हैंडलिंग के लिए मशीन के बगल में पर्याप्त जगह आरक्षित की जानी चाहिए।
मुख्य सिलेंडर में 1600 kN का नाममात्र बल होता है, जो लगभग 160 टन है। मशीन में अन्य संपीड़न गतियों के लिए 1250 kN साइड सिलेंडर और 630 kN टॉप-कवर सिलेंडर भी शामिल हैं।
संदर्भ बेल का आकार (400–600)×400×400 मिमी है, जिसमें 400×400 मिमी का क्रॉस-सेक्शन है। वास्तविक लंबाई लोडिंग मात्रा और सामग्री की विशेषताओं के अनुसार भिन्न होती है।
उपलब्ध विनिर्देश एक निश्चित बेल वजन नहीं बताता है। बेल का वजन धातु के प्रकार, मूल थोक घनत्व, संदूषण और संपीड़न परिणाम पर निर्भर करता है।
संदर्भ चक्र समय लगभग 160 सेकंड है। वास्तविक प्रति घंटा आउटपुट में सामग्री लोडिंग, बेल स्थानांतरण और तैयारी का समय भी शामिल होना चाहिए, इसलिए केवल चक्र समय से एक निश्चित मात्रा की पुष्टि नहीं की जा सकती है।
टर्न-आउट सिलेंडर संपीड़ित बेल को चैंबर से बाहर ले जाता है, जिससे मैन्युअल हटाने का काम कम हो जाता है और फोर्कलिफ्ट या सामग्री हैंडलर के साथ बेल को इकट्ठा करना आसान हो जाता है।
मशीन एक साल की वारंटी के साथ आपूर्ति की जाती है। विनिर्माण-संबंधित गुणवत्ता समस्याओं के लिए वास्तविक स्थिति के अनुसार तकनीकी और स्पेयर-पार्ट्स सहायता प्रदान की जाती है।
वारंटी अवधि के बाद, दीर्घकालिक समस्या निवारण मार्गदर्शन, रखरखाव सिफारिशें और स्पेयर-पार्ट्स आपूर्ति उपलब्ध रहती है।
हमारी इंजीनियरिंग टीम निम्नलिखित जांचों में सहायता कर सकती है:
उपलब्ध भागों में शामिल हैं:
स्थापना, कमीशनिंग, दैनिक संचालन और नियमित सर्विसिंग का समर्थन करने के लिए संचालन निर्देश, रखरखाव मार्गदर्शन और बुनियादी तकनीकी दस्तावेज प्रदान किए जा सकते हैं।
